一、破碎方法

破碎物料可以用如下方法：擠壓、剪切、碾展、沖擊。破碎機是利用一種或多種方法組合而工作的。按能耗和磨損的高低排列的順序排列如下。

能耗一一碾磨、剪切、沖擊、擠壓。

磨損——碾磨、剪切、沖擊、擠壓。

因此，以擠壓原理工作的破碎機能耗最低、磨損最小。但是破碎機的選擇遷要考慮其他因素，例如進料塊度和破碎比，適應原料黏附陛的能力，機械的堅固性和使用難易程度以及一次性投資和生產經營費用。

二、破碎機類型

在水泥廠中常見的破碎機及其主要破碎方法如下。

以擠壓原理工作的有顎式破碎機、旋回式破碎機和圓錐式破碎機。

以沖擊原理工作的有錘式破碎機和反擊式破碎機。

兼有剪切和擠壓原理工作的有輥式破碎機和輥齒切割破碎。

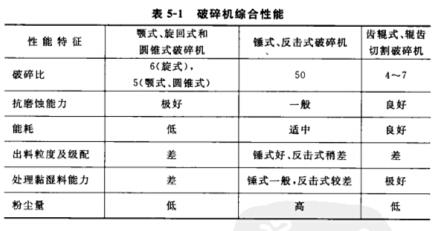

由表5- 1可見，以沖擊原理工作的錘式和反擊式破碎比最高，只需要一級破碎即可滿足水泥生產對原料的破碎要求，故稱為單段破碎機。采用它們一次建設投資可大為節省。如果原料的磨蝕性不高，不致造成生產經營費的過分增加，這是最為簡單的破碎系統，至于錘式和反山式之間的取舍則要看后續生產環節對破碎機出料粒度要求是否嚴格，原料的水分高和黏篦于就應該換用擠壓型的破碎機（如顎式破碎機或旋式破碎機）作為粗碎機，第二級破碎可以選用圓錐式破碎機也可以選用錘式或反擊式中碎機，應該注意的是如果原料水分較高、黏附性較大，擠壓型的顎式、旋式、圓錐式破碎機更難適應，在這種情況下，原料強度較低（＜60MPa）時可以用齒輥式破碎機破碎。或者采用預篩分法清除泥土后再用適當?shù)钠扑闄C破碎。

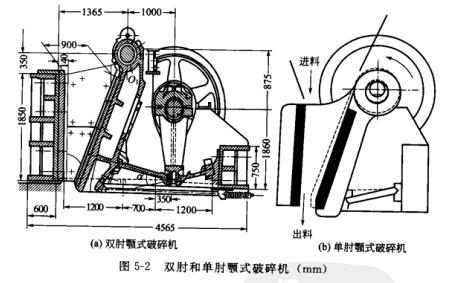

(3) 顎式破碎機。顎式破碎機是最為常見的粗碎機，靠擠壓法破碎礦石。具有兩個基本類型：雙肘和單肘（如圖5-2所示）。它們的工作腔由定顎和動顎組成，上寬下窄。在動顎擺動下擠壓礦石，使其尺寸逐步減縮并由下部排出。

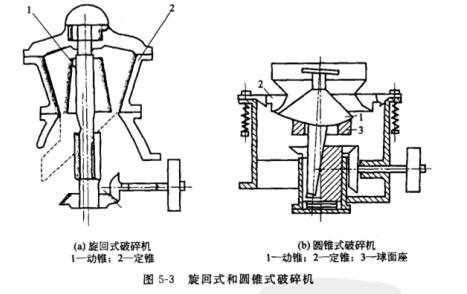

(4) 旋回式破碎機和圓錐式破碎機。旋回式和圓錐式破碎機的工作部分是固定的外錐和活動的內錐，內錐套裝在具有偏心的豎軸上，豎軸旋轉時內錐在外錐內做偏旋運動，物料在兩錐形成的環狀空間內被擠壓和折斷。旋式破碎機是粗碎機，因為破碎腔是環形的，生產能力大致是顎式破碎機的2. 5倍，是大型礦山常用的粗碎機。圓錐式破碎機是中碎和細碎用的破碎機．如圖5- 3所示。

①旋回式破碎機。旋回式破碎機采用擠壓原理工作，能破碎很硬的物料，且磨損少。但是黏濕料易貼附在破碎腔內，造成堵塞。遇有這種情況宜填加預篩分設備，改善進機物料性質。

②圓錐式破碎機。圓錐式破碎機是金屬選礦廠中常見的中、細碎機型。它的結構雖比較復雜，但是由于能破碎很硬的物料，磨損小，仍廣為使用，至今已有近百年之久。

(5)錘式和反擊式破碎機。錘式和反擊式破碎機是水泥行業使用最為普遍的機型。兩者都靠沖擊原理破碎物料，都具有粗、中細碎的機型。兩者的主要區別是打擊件，前者是鉸接在轉子上的錘頭，而后者是鑲嵌在轉子體的板錘。

①單段錘式破碎機。單段錘式破碎機是20世紀50年代才出現的新機型。它能將很大的礦石一次破碎成磨機需要的粒度。它除了具有一般錘式破碎機的基本特點外，還有為了破碎大塊礦石所特有的結構特點：具有堅固結實能承受大塊礦石進機沖擊力的轉子；具有重而又能全回轉運動的錘頭；適中的回轉速度。由于具有以上的結構特點，進機最大粒度可達轉子直徑的2/3，而出料粒度可達25mm。單段錘式破碎機有單轉子和雙轉子兩類，而單轉子中還有帶給料輥的特殊結構機型。

單轉子是含土量少、水分小的條件下使用的機型，當原料中粗料多時采用帶給料輥的機型更好，因為給料輥能承受大塊礦石的沖擊，有利于減輕轉子負荷和延長錘頭壽命。當原料含水，且水分較高時宜采用轉子機型。因此，它也是將石灰石質原料與黏土質原料一并破碎所使用的機型。

②錘式中破碎機。我國單段錘式破碎機尚未開發前，以顎式破碎機和錘式中碎機組成的二級破碎是最為常見的破碎系統。

錘式中碎機有很多形式，但是我國過去使用的主要是承擊式破碎機（如圖5-5所示）。

可逆式的無排料篦子的錘式破碎機是一種較先進的錘式中碎機，它的使用取得了較好的效果。

破碎機由正上方進料，上腔的破碎帶較承擊式延長了，再加上下腔的破碎帶，已經滿足了破碎需要。采用可逆轉結構，具有2套破碎板，延長了破碎板的更換周期。提高了破碎效率。

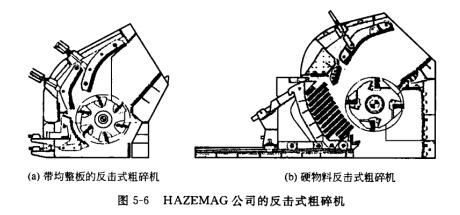

③反擊式破碎機。反擊式破碎機是20世紀中期才出現的新機型，其形式與錘式破碎機很相似。我國順昌水泥廠使用的是HAZEMAG公司的帶均整板的反擊式粗碎機（如圖5-6所示）。其型號是AP-PM1822SM。進料粒度1200mm，出料粒度80mm，裝機功率750kW，生產能力為600t/h。

反擊式破碎機的主要工作件是整塊的板錘，如果出現不均勻的磨損就給反擊板、均整板的調節帶來困難，從而在達不到預定的磨損量前就需要更換。該破碎機轉子寬2250mm，而給料機有效給料寬度為l900mm。使用中板錘的中部磨損大于兩端，當中部磨損量超出兩端30mm以上時即停止使用。

HAZEMAG公司開發了硬物料的反擊式粗碎機。這種破碎機的工作件都以耐磨性很高的高鉻合金制造，其硬度高達HRC60以上，并有一定的沖擊韌性。在結構上也注重工作金屬的充分利用。型號APPKM1615的破碎機的最大進料粒度為0.8m，出料粒度<56mm的占90%，破碎玄武石的生產能力可達350t/h。

我國生產的類似機型可用來破碎大理巖及硅質礦石（例如粉砂巖、砂巖、硅質巖等）。使用這種破碎機的礦石如果含泥較多時，需要采用預篩分機篩除，以免造成機腔的堵塞。

(6)齒輥式破碎機。常見的輥式破碎機是一對圓柱形的輥子相互平行水平地安裝在機架上，兩個輥子級相向旋轉。物料由頂上的進料口喂入，落在轉輥上面，在輥子表面的摩擦力作用下，被扯進轉輥之間受到輥子的擠壓而破碎。破碎后物料被輥子推出，向下卸落。由于它是強制卸料，并有刮板裝置清掃輥面，因此破碎黏濕物料也不致堵塞。

輥式破碎機的輥子工作面有光面、波紋面和齒面三種。光面輥子適于中硬和堅硬物料的破碎。波紋面輥子破碎物料時，除施加擠壓作用外，還兼施剪切作用，適于強度不大的脆性和黏濕物料的破碎。齒面輥子，以其輥齒提高了鉗人能力，輥子直徑與人料粒度的比值可以減小到3.5倍左右，它的破碎比可達7，是松軟、低強度（＜60MPa)黏濕物料的最有效破碎機械，在水泥廠中主要用于黏土、白堊、頁巖、泥灰?guī)r等的破碎。
