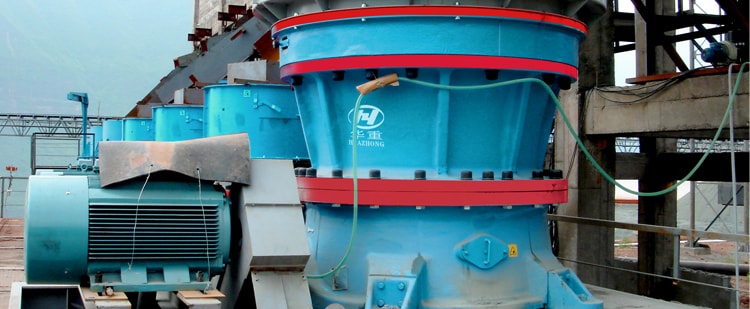

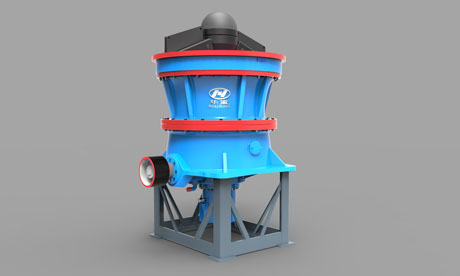

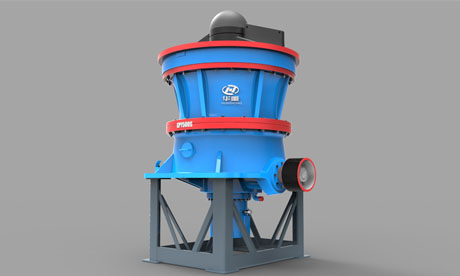

GPY系列單缸液壓圓錐破碎機是我公司研發制造的目前國內備受矚目的圓錐破碎機，是機、電、液技術與物料破碎技術相結合的高端產品，該設備采用了高強度鑄鋼機架、合金材料鍛造主軸、高精度弧形螺旋齒輪傳動結構，結合多種腔型選擇和智能化的運行控制系統，使該設備的性能和優勢得以充分的體現，可以廣泛應用于各類堅硬礦物和巖石的中、細碎作業，具有破碎比大、效率高、能耗低、產品粒度均勻等特點，能夠充分滿足客戶的各種破碎需求。
最大給料粒度：35~670mm
出料粒度：8~83mm
生產能力：45~2188t/h
適用物料：適合中碎和細碎巖石、礦石、礦渣、耐火材料等各種礦物和巖石。
0379-62669906

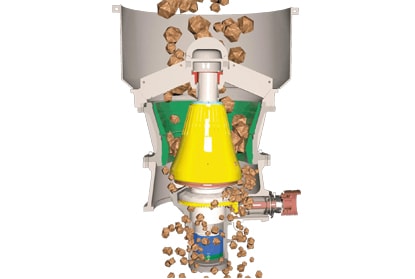

該機將優化的破碎腔型、合理的偏心距、良好的擺頻和層壓縮破碎原理相結合，實現更大的通過量、更高的生產效率、更優的產品粒形和更低的單位能耗。
自動化控制系統能夠?qū)崿F(xiàn)破碎過程的過載保護、過鐵保護、出料口恒定等功能，并能實現實時監控油溫、流量、壓力、負荷、出料口尺寸等參數，確保設備可靠運行。
經過優化設計的加強型架體結構、兩端支撐的“簡支梁”主軸結構、動壓潤滑的銅套結構、靈敏可靠的過載保護系統，可確保設備在硬質礦物巖石的破碎長期穩定運行。
該系列圓錐有中碎和細碎兩種機型，每種機型有多種腔型可供選擇，還可通過調整偏心距來適應不同的產工藝。通過調整傳動軸轉速，還可實現對產品級配的調整，從而使設備的價值充分體現。
高精度螺旋弧齒輪傳動，運行噪聲更低、傳動效率更高、使用壽命長。設備自身振動小，整體鋼架配合柔性支撐，使設備傳導至基礎的振動更小，基礎投入小。
GPY200(S)、GPY300(S)兩種機型采用“復合型杯式”活塞結構，安裝高度低，節約安裝成本。所有機型均采用整體鋼底架結構，使安裝簡便、耗時短，成本低。
優化設計的破碎腔型及襯板材料，使襯板利用率更高；正壓防塵系統可時刻保證設備清潔，延長潤滑油的使用周期，減少人工維護成本。大部分零部件可在設備上部及側部完成拆裝，更安全、更便捷、更高效。
| 中碎圓錐作業技術參數 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 規格型號 | 偏心量Ecc (mm) |
最大裝機功率 (KW) |
緊邊排料口(CSS)下的生產能力(t/h) | |||||
| 25mm | 30mm | 35mm | 40mm | 45mm | 50mm | |||
| GPY100S | 20 | 90 | 115-125 | 140-150 | 155-175 | 165-195 | 180-210 | |
| 25 | 180-190 | 195-215 | 205-225 | |||||
| GPY200S | 25 | 160 | 165-215 | 185-235 | 205-255 | 225-275 | ||
| 32 | 225-275 | 265-315 | 275-345 | |||||
| GPY300S | 32 | 250 | 320-350 | 350-390 | 370-410 | 390-430 | ||
| 40 | 400-450 | 440-490 | 470-520 | |||||
| GPY400S | 36 | 280 | 400-450 | 440-490 | 480-520 | 500-540 | 550-600 | |
| 42 | 520-570 | 550-630 | 620-670 | 650-700 | ||||
| 細碎圓錐作業技術參數 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 規格型號 | 偏心量Ecc (mm) |
最大裝機功率 (KW) |
緊邊排料口(CSS)下的生產能力(t/h) | |||||||
| 8mm | 10mm | 15mm | 20mm | 25mm | 30mm | 35mm | 40mm | |||
| GPY100 | 20 | 90 | 45-50 | 50-55 | 65-75 | 90-100 | ||||
| 25 | 50-60 | 70-85 | 100-115 | |||||||
| GPY200 | 25 | 160 | 80-105 | 105-125 | 125-150 | 155-175 | 180-205 | |||
| 32 | 135-155 | 165-185 | 185-215 | |||||||
| GPY300 | 32 | 250 | 100-120 | 110-140 | 155-185 | 185-215 | 220-250 | 255-285 | 290-320 | |
| 40 | 140-160 | 195-225 | 235-265 | 280-310 | 315-345 | |||||
| GPY400 | 36 | 280 | 150-180 | 200-240 | 260-285 | 290-320 | 330-365 | 370-400 | 410-440 | |
| 44 | 260-290 | 320-350 | 355-385 | 390-420 | 430-460 | 470-500 | ||||
注：生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量10%以下，給料在破碎腔四周均布，物料松散密 度為1.6t /m³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高15%-30%。由于所選設備偏心量、破碎比、物料硬度、給 料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。
| 技術參數(GPY500S） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格型號 | 最大裝機功率 (KW) |
腔型 | 最大給料尺寸 (mm) |
緊邊排料口(CSS)下的生產能力(t/h) | |||||||||
| 41mm | 44mm | 48mm | 51mm | 54mm | 60mm | 64mm | 70mm | 76mm | 83mm | ||||
| GPY500S | 315 | EC | 560 | 600-680 | 670-730 | 750-860 | 800-850 | 870-930 | 950-1000 | 1030-1090 | 1000-1050 | 920-983 | 604 |
| GPY650S | 450 | EC | 560 | 730-790 | 820-880 | 870-930 | 950-1000 | 1030-1100 | 1180-1250 | 1380-1450 | 1450-1500 | ||
| GPY800S | 630 | EC | 670 | 1050-1200 | 1250-1310 | 1320-1420 | 1450-1530 | 1550-1650 | 1675-1750 | 1830-1900 | 1925-2000 | ||
注：EC=超粗碎
| 技術參數(GPY500、GPY800、GPY1000） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格型號 | 最大裝 機功率 (KW) |
腔型 | 最大給 料尺寸 (mm) |
緊邊排料口(CSS)下的生產能力(t/h) | ||||||||||||
| 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 44mm | 51mm | 57mm | 64mm | 70mm | ||||
| GPY500 | 315 | EC | 275 | 172 | 290-333 | 390-431 | 420-460 | 500-542 | 560-600 | 610-657 | 450-511 | |||||
| C | 215 | 150-185 | 320-362 | 420-475 | 465-505 | 540-580 | 540-638 | 450-507 | 310-353 | |||||||
| MC | 175 | 210-248 | 350-421 | 410-450 | 440-480 | 500-550 | 430-494 | 300-360 | ||||||||
| M | 135 | 250-290 | 390-435 | 425-465 | 455-495 | 455-497 | 340-398 | |||||||||
| MF | 115 | 188 | 320-364 | 350-391 | 380-418 | 415-445 | 400-446 | 314-358 | ||||||||
| F | 85 | 260-300 | 280-323 | 310-347 | 330-371 | 355-395 | 340-396 | 318 | ||||||||
| EF | 65 | 250-288 | 270-311 | 250-293 | 250-290 | |||||||||||
| GPY650 | 450 | EC | 290 | 200-220 | 350-400 | 450-503 | 500-551 | 580-630 | 660-710 | 700-753 | 650-600 | |||||
| MC | 180 | 300-350 | 400-490 | 460-510 | 520-565 | 570-617 | 540-590 | 580-630 | ||||||||
| MF | 115 | 190-215 | 420-470 | 430-488 | 470-515 | 520-571 | 530-580 | 420-470 | ||||||||
| F | 85 | 330-384 | 390-447 | 400-451 | 410-463 | 450-502 | 500-552 | |||||||||
| GPY800 | 630 | EEC | 350 | 460-520 | 740-800 | 840-900 | 950-1010 | 1060-1120 | 1170-1230 | 1290-1350 | 1400-1450 | 1220-1280 | ||||
| EC | 300 | 520-584 | 780-844 | 900-963 | 1010-1065 | 1110-1167 | 1230-1286 | 1320-1388 | 1450-1506 | 1270-1326 | ||||||
| C | 240 | 400 | 590-631 | 830-888 | 950-1013 | 1060-1120 | 1170-1227 | 1290-1352 | 1400-1460 | 1400-1456 | 1220-1281 | |||||
| MC | 195 | 380-435 | 660-718 | 770-832 | 890-950 | 990-1050 | 1090-1150 | 1210-1267 | 1310-1368 | 1310-1365 | 1140-1201 | |||||
| M | 155 | 500-563 | 720-780 | 780-836 | 890-948 | 990-1050 | 1090-1150 | 1210-1266 | 1310-1367 | 1180-1243 | 1030-1093 | |||||
| MF | 130 | 374-420 | 650-711 | 700-760 | 750-809 | 860-923 | 880-937 | 720-784 | 697 | |||||||
| F | 90 | 352-390 | 590-650 | 640-700 | 690-747 | 740-795 | 850-907 | 790-852 | 650-713 | |||||||
| EF | 80 | 340-400 | 450-511 | 490-553 | 530-593 | 580-635 | 620-675 | 710-770 | 670-728 | 600-664 | ||||||
| GPY1000 | 750 | EC | 370 | 390-454 | 1235-1304 | 1375-1441 | 1515-1580 | 1675-1740 | 1815-1878 | 1975-2038 | 2111-2176 | |||||
| C | 330 | 392 | 720-770 | 1335-1400 | 1485-1547 | 1630-1695 | 1803-1868 | 1955-2015 | 2123-2188 | 2075-2137 | ||||||
| MC | 300 | 445-508 | 785-847 | 1165-1227 | 1335-1400 | 1485-1547 | 1630-1695 | 1803-1868 | 1955-2015 | 1935-2000 | 1665-1734 | |||||
| M | 230 | 262-306 | 600-665 | 885-946 | 1045-1101 | 1200-1256 | 1315-1390 | 1455-1521 | 1611-1676 | 1745-1810 | 1720-1795 | 1495-1560 | ||||
| MF | 160 | 200 | 445-509 | 620-685 | 855-916 | 910-975 | 1045-1112 | 1165-1230 | 1280-1347 | 1420-1485 | 1535-1602 | 1315-1391 | 1100-1165 | |||
| F | 120 | 243-284 | 600-665 | 765-833 | 825-890 | 885-947 | 1015-1080 | 1100-1160 | 985-1046 | 755-822 | 555-620 | |||||
| EFX | 100 | 355-418 | 595-661 | 645-710 | 695-758 | 745-807 | 870-921 | 925-990 | 825-891 | 635-700 | 465-528 | |||||
| EF | 85 | 180-240 | 515-580 | 565-626 | 605-673 | 655-715 | 700-765 | 820-873 | 900-965 | 995-1058 | 1100-1165 | 945-1005 | 795-857 | 600-664 | ||
| EEF | 75 | 405-470 | 495-560 | 535-603 | 585-648 | 625-692 | 675-737 | 775-841 | 785-850 | 695-756 | 510-575 | 412 | ||||
注：1.EEF=超特細、EF=特細碎、EFX=次細碎、F=細碎、MF=中細碎、M=中碎、C=粗碎、MC=中粗碎、EC=特粗碎
2.生產能力為含水量不超過4%、不含粘土，給料粒度級配適合，小于排料口的物料占給料總量1 0 %以下，給料在破碎腔四周均布，物料松散密度為1 . 6 t / m ³的巖石開路設計時的通過量。在閉路作業條件下，設備能力比開路作業高1 5 % - 3 0 %。由于所選設備偏心量、破碎比、物料硬 度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能力，所以對具體的應用情況請向我們進一步咨詢。
