反擊式破碎機的基本結構

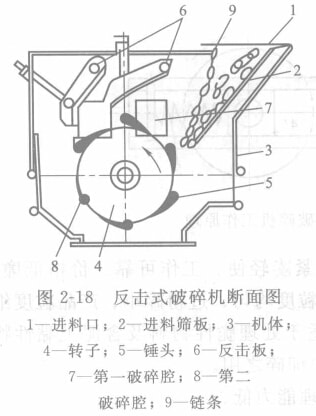

反擊式破碎機是一種高效的新型破碎設備。下圖為反擊式破碎機的斷面圖。

礦石由進料口1給入，并沿篩板2向下滑動，篩上礦石在落下過程個即被高速旋轉轉子4上的硬質合金錘頭5所擊碎，并以很高的速度沿切線方向飛向第一塊反木板6，使礦石繼續受到破碎，反擊板又將礦石擊回再與轉子后面甩出的其他礦石相互碰幢，因此在第一破碎腔7中礦石受到反復沖擊而被破碎。有些礦石在第一破碎腔破碎到一定粒度后，經過反擊板6和轉子4之間的空隙而排至第二破碎腔8中，繼續受到反復打擊，直至粒度變小后才由破碎機底部排礦口排出。

由上述可知，反擊式破粹機的工作是用沖擊原理破碎礦石的，可由下面兩個公式來表示。

礦石所得到的動能：

礦石受到的沖擊力：

式中  m——被破碎物料的質量，kg；

      v——轉子的圓周線速度，m/s；

      v2——物料塊被打擊后的速度，m/s；

      v1——物料塊被打擊前的速度，m/s；

      t——作用時間，s。

由上式可見，反擊力與作用時間成反比，而和礦塊所受的加速度成正比，物料塊的動能是和轉子運動速度的平方與物料的質量乘積成正比。

反擊式破碎機的優缺點

反擊式破碎機的主要優點如下所述。

①構造簡單、體積小、巫量輕、生產能力大、所以生產成本低。

②礦石沿解理面破碎，故電耗少、效率高。

③破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎、降低選礦廠設備費用。

④具有選擇件破碎作用，并且破碎產品的粒度較均勻，形狀多數為立方體。

反擊式破碎機最大的缺點是錘頭的反擊板磨損較快。
