圓振動篩是在固體廢物處理中使用較多的一種篩分機。這種篩子結構簡單，維修最少，多用于篩分粗粒級物料。在固體廢物處理中 ，主要用于于選前的準備篩分，也可用于固體廢物處理一般分組篩分。圓振動篩核使用激振器的個數分為單軸圓振動篩和雙鈾圓振動篩 。在單軸圓振動篩中，又分為簡單慣性式圓振動篩和自定中心式圓振動篩。

1．簡單慣性式圓振動篩

我國固體廢物處理中使用的WK型、SXG-1型以及SZ型振動篩，都屬于簡單慣性式圓振動篩。

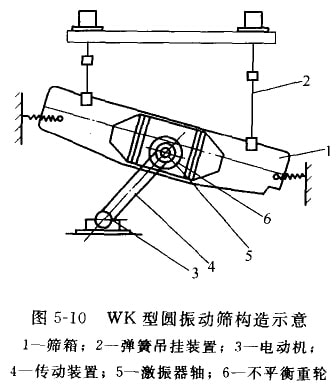

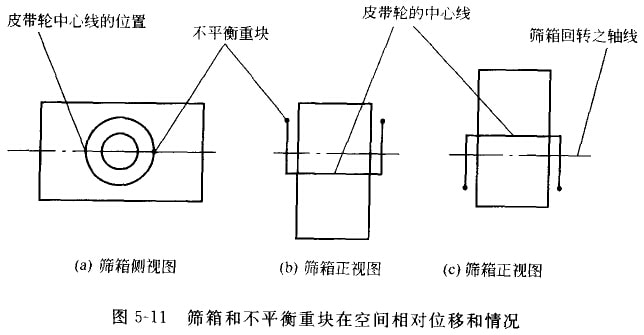

圖5-10是WK型圓振動篩構造示意圖。篩箱1利用彈簧吊鏈裝置2懸吊起來，電動機3通過皮帶傳動裝置4帶動激振器軸5和不平衡重輪5回轉，產生徑向的力向變化的離心慣件力(激振力)，驅動篩箱做圓形(或近似圓形)的振動，被篩物料受篩面向上運動的作用力被拋起，前進了一段距離后，再落回到篩面上。如此反復進行，并在從給科端向排料端運功的過程中完成篩分。振動篩的轉數一般選擇在遠離共振區。即工作轉數比共振轉數大幾倍。由于在遠離共振區工作，所以振幅比較平穩，彈簧剛度小，彈簧軟，而且激振力方向與篩箱振動方向相反。當不平衡重塊轉到上方[圖5-11(b)]時，激振力向上，而篩箱向下；當不平衡重塊轉到下方[圖5-11(c)]時，激振力向下，而篩箱向上。在篩箱的前、后方各設有水平彈簧，防止在啟動或停機時，由于共振而產生強烈搖擺。由上述可知，簡單慣性閱振功篩激振器的軸和皮帶輪勺篩箱一起都參與振動，篩箱做振幅為A的圓振動，其軸和皮帶輪在空間也做半徑為A的圓振動。因此，皮帶輪的小心線在生間的位置是變化的。

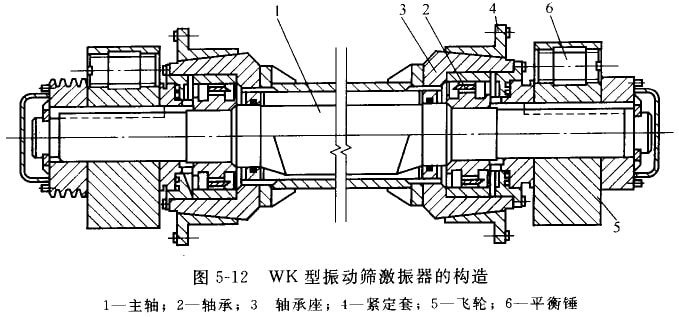

WK型圓振動篩激振器的構造如圖5-12所示。在這種激振器中，產生振動的不平衡重量分別布置在軸1的中段和構端的飛輪5上。這樣的結構，一方面可以減小軸的彎矩，同時也便改變激振器的激振力，達到調整篩于振幅的目的。鈾1用一對雙列向心球面滾子軸承裝在軸承席3上，并通過緊定套4與篩箱連接。激振器的軸承，外側采用迷宮式密封，內側用毛氈密封，并用套筒將侗心軸封閉起來。

WK型回振動篩具有結構簡單、便于加工制造、重量較輕優點。但是，在篩子工作，由于皮帶中心線的空間位置不固定，故皮帶傳動裝置中心距反復變化，致使傳動皮帶時松時緊，大大影響其使用壽命，因而這種篩子目前較少使用。

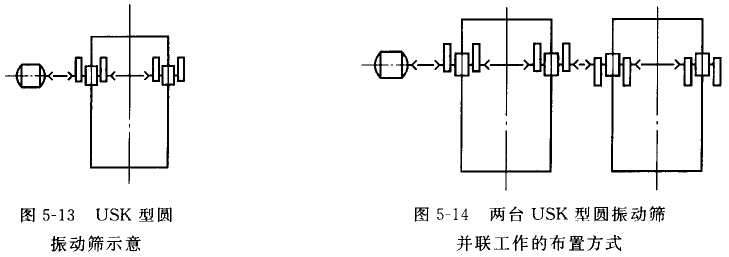

我國引進的前聯邦德國USK型圓扳動篩是一種電動機直接傳動的簡單慣性圓運動振動篩，見圖5-13。

其結構特點是，篩子的兩側各有一個激振器，兩激振器軸之間以從激振器與電動機之間都用萬向聯軸器連接。若需要的篩分面積較大時，可采取兩臺篩子并聯工作。此時，兩臺篩子之間用萬向聯軸器連接，同時將兩臺篩子的不平衡重塊相差180°安裝，如圖5-14所示。

這樣，可節省電動機的臺數和功率、增加篩子停機時的穩定性和減少占地面積。

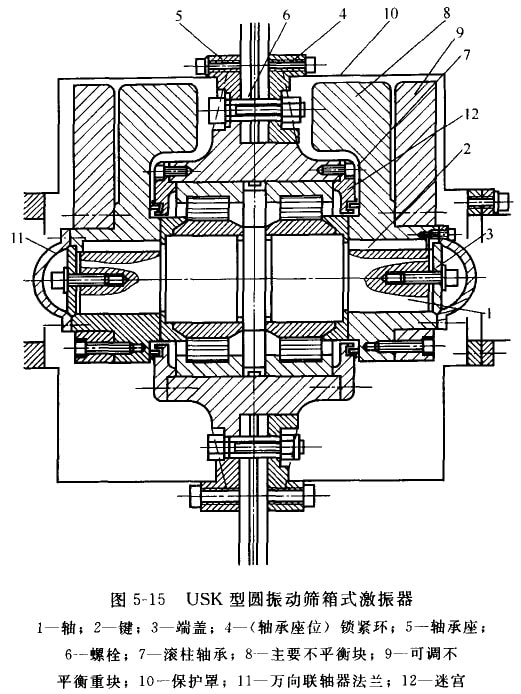

USK型圓振動篩采用箱式激振器(圖5-15)。該激振器有一根支承在兩個滾柱軸承上的短軸，軸的兩端固走著不平衡重塊。不平衡重塊由主要小平衡重塊和可調不平衡重塊兩部分組成。主要不平衡重塊固定在袖卜，可調小平衡重塊用螺栓固定在主要不平衡重塊上。

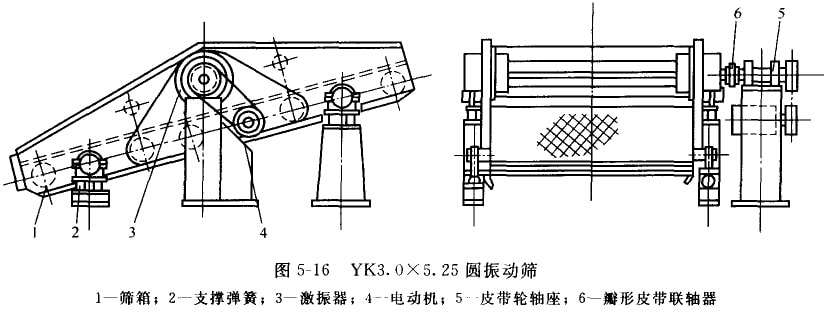

改變可調不平衡重塊的位置，可調整激旅器離心慣性力的大小，激振器直接安裝在篩箱兩個側壁上，簡化篩箱結構，并改善其受力狀況。我國近年研制的YK3.0×5.25圓振動篩是以USK型圓振動篩為基礎而設計的一種單層座式圓振動篩。該篩子結構如圖5-16所示。其主要結構特點是傳動部分由電動機經三角皮帶、皮帶輪、軸座和瓣形皮帶聯軸器帶動激振器，使篩箱振動。這樣既克服了電動機直接傳動時，因振次不能調整的局限性，又避免了皮帶輪與篩箱一起振動時，皮帶輪中心距的變化所帶來的皮帶時松時緊的缺點。

瓣形皮帶聯軸器的軸向和徑向剛度均很小，使聯軸器具有較大的彈性．在放置方向上有較大的剛度，因而能很好地適應篩子在停機時，因共振所引起的大振幅和大扭矩的需要，篩箱兩側兩個激振器之間采用中間軸和兩個撓性盤聯軸器相連。該聯軸器具有與瓣形皮帶聯軸器一樣優點。

該篩分機的激振器結構形式和USK型圓振動篩大致相同，它將可調不平衡重塊(副偏心塊)由轉動調整改為幾種厚度不同的配重塊。由于激振器置于篩子重心的上方，激振力不通過篩箱重心，所以篩箱除受激振力外，還受激振力繞重心的力矩的作用，因而篩箱的運動是平動和繞重心擺的復合運動，使篩箱形成了中部為圓振動，兩端為橢圓振動。入料端橢圓長軸與篩面的夾角成銳角；而出料端則成鈍角。物料在人料端的運動速度大于出料端的運動速度，使蹄子具有較好的工藝效果和較大的處理能力。

2．自定中心式圓振動篩

所謂自定中心，是指篩子工作時，篩箱上傳動皮帶輪的中心線在空間的位置不變，即篩箱上皮帶輪中心線不與篩箱一起振動。根據激振器結構的不同，這種篩子可分為軸承偏心式和皮帶輪偏心式兩種類型。

(1)軸承偏心式自定中心圓振動篩

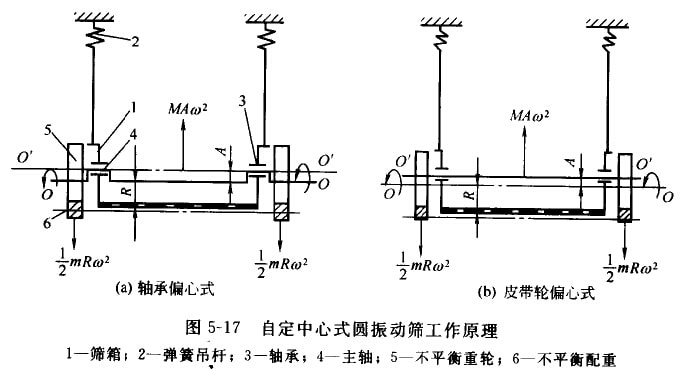

軸承偏心式自定中心圓振動篩的工作原理如圖5-17(a)所示。篩箱1用四根彈簧吊桿2吊掛在機架或樓板上，該篩于的激振器主軸4是一根偏心軸，兩端偏心部分(偏心距為r)通過軸承3與篩箱連接。侗心軸兩端安有不平衡重輪5，重輪上固定有不平衡配重6。工作時，偏心軸和皮帶輪均繞凹軸線轉動，篩箱和不平衡重輪各自產生離心慣性力，兩個離心慣性力的方向相反。如果根據篩箱的重量適當地確定不平衡重量，使兩個離心力大小相等，偏心鈾的偏心距r等于篩子的振幅A，若滿足上述條件，就能使篩子在工作時的回轉軸線OO(即皮帶輪的中心線)固定不動，使篩箱在垂直平面上做圓形運動。

(2)皮帶輪偏心式自定中心圓振動篩

皮帶輪偏心式自定中心圓振動篩的工作原理如圖5-17(b)所示。這種篩子的主袖沒有偏心袖頸，不平衡重輪(皮帶輪)的軸孔與不平衡重輪不同心，具有一定的偏心距，并且軸孔中心處于不平衡重的上方。因此，豐軸的中心線與不平衡重輪的中心線不在一根軸線上。從圖中可見，OO為不平衡重輪(皮帶輪)的中心線，O′O′以為主軸的中心線。當篩子工作時，皮帶輪繞本身中心線OO回轉，穿過篩箱重心的主鈾O′O′，也繞過OO回轉。因此，與軸求偏心式的原理一樣．必須使篩箱和不平衡重塊產生大小相等、方向相反的離心慣性力，并且使皮帶輪軸孔的偏心地r等于篩箱振幅A。當滿足這些條件時，就能達到皮帶輪中心線OO在車間的位置不變。

比較上述兩種型式，結果表明皮倩輪閑心式扳動篩的主鈾簡單，所以，我國自定小心式圓振動篩定型為這種結構形式，目前有DD和ZD兩個系列，前者為吊掛式，后者為座式，多用于固體廢物處理的準備篩分和最終篩分。
