破碎是外界對巖礦施加作用力以克服巖礦內(nèi)部質(zhì)點之間內(nèi)聚力從而使巖礦發(fā)生解散分離的過程。因此，影響破碎過程的因素不外兩大類：外因的破碎力及內(nèi)因的巖礦機械強度。當(dāng)外界施加破碎力破碎巖礦時，必然要受到巖礦機械強度引起的阻力。巖礦破碎的難易程度與這種阻力有關(guān)。也就是說，巖礦的機械強度嚴重地影響著破碎過程的進行。巖礦的機械強度由一系列力學(xué)性質(zhì)綜合決定，它是巖礦一系列力學(xué)性質(zhì)的綜合指標(biāo)。研究認為影響破碎過程的巖礦力學(xué)性質(zhì)主要包括硬度、解理、韌性及巖礦的結(jié)構(gòu)缺陷等。

硬度是指巖礦抵抗外界機械力侵入的性質(zhì)。硬度愈高、抵抗外界機械力侵入的能力愈大，破碎時愈困難。反之，硬度愈低、抵抗外界機械力侵入能力愈小，破碎時愈容易。因此，硬度實際是巖礦的一個堅固性指標(biāo)。

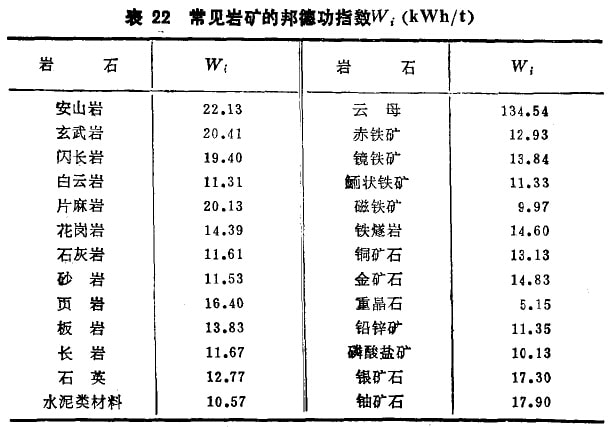

近代固體理論，在熱學(xué)、電學(xué)、磁學(xué)和光學(xué)行為方面部得到了根本的理論說明。而在固體力學(xué)行為方面雖然也有很大進展，但還難以指導(dǎo)工程計算，只能采取立按測量辦法。對于巖礦堅固性指標(biāo)的測定，一種是從能耗觀點出發(fā)，如F.C.邦德功指數(shù)就是以能耗來測定巖礦堅固性的；另一種是從力的強度出發(fā)，如巖礦硬度的測定。在資本主義國家，多數(shù)用F.C.邦德功指數(shù)反映巖石的堅固性，這種辦法一般說來比較可靠，只要測出各種巖礦的功指數(shù)大小既能判明各種巖礦的堅固性，表22列出了一些常見巖石的功指數(shù)。但是，對策些礦石而言，功指數(shù)并不適用，如云母、滑石及鱗片狀的煤塊等，它們的硬度本來不高，但在磨礦中卻容易從朗球之間沿出去，導(dǎo)致用磨機測功指數(shù)時數(shù)值很高，所以在這種情況下用功指數(shù)反映巖礦堅固性時就會出現(xiàn)很大誤差。我國對巖礦的堅固性通常用莫氏硬度及普氏硬度系數(shù)f來表示。其氏硬度是一種相對硬度，選取10種標(biāo)準礦物作硬度等級，這10種礦物及硬度等級分別是：

滑石(1)  石膏(2)  方解石(3)  螢石(4)  磷灰石(5)

長石(6)  石英(7)  黃玉(8)    剛玉(9)  金剛石(10)

這種辦法比較粗略，而且各個硬度等級之間有的差距小，有的差距大。普氏硬度系數(shù)f與巖礦的抗壓極限強度密切相關(guān)。

但f實際是一個綜合強度指標(biāo)，并不單純反映硬度�？傊�，上述這些辦法均不很完善，但它們畢竟詫反映出巖礦的硬度倚況，數(shù)值愈大表示巖礦愈項，危難破牌。當(dāng)幾種礦物存在時，用上述方法測出的數(shù)嫡大小順序也就反映它們破碎的難易順序。這就為分析礦物的選擇性磨碎提供了依據(jù)，因為礦物硬度的差異往往是產(chǎn)生選擇性磨碎現(xiàn)象的力學(xué)基礎(chǔ)。

礦物受壓軋、切割、錘擊、拉伸、彎曲等外力作用時所表現(xiàn)出的抵抗性能叫韌性，它包括脆性、柔性、延展性、撓性、彈性等等力學(xué)性質(zhì)。一般說來，自然界礦物多數(shù)都具有脆性，但有的較大，有的較小。脆性大的礦物在磨礦中容易被粉碎，易過度磨細，過粉碎粒級量大。脆性小的則不容易被粉碎，磨礦中不容易過磨，過粉碎。延展性多數(shù)為一些自然金屬礦物所具有，它們在磨礦中容易被打成薄片而不易磨成細粒，所以產(chǎn)品顆粒形狀較為特殊，多為薄片狀。柔性、控性及彈性多數(shù)為一些纖維結(jié)晶礦物(如石棉)、片狀結(jié)晶礦物(云母、輝鉬礦等)所具有，這些礦物的破碎及解離并不困難，但要粉碎成細粒卻十分因難。它們的磨礦產(chǎn)品粒子形狀也比較特殊，在磨礦小也容易產(chǎn)生選擇性磨碎現(xiàn)象。對這類礦物破碎磨種產(chǎn)品的粒子形狀，往往是要求保留它們天然的結(jié)晶形狀，例如石棉要求保持纖維狀，云母要求保留片狀，這樣才能使產(chǎn)品具有特殊功用。選別這類礦物的磨礦產(chǎn)品時也應(yīng)充分注意產(chǎn)品粒子的特殊形狀方能取得好的效果。

解理是結(jié)晶礦物特有的性質(zhì)。礦物在外力作用下沿一定方向破裂成光滑平面的性質(zhì)叫解理，所形成的平滑頂稱作解理面(若不沿一定方向破裂而成凹凸不平的表面者稱為斷口)。按解理發(fā)育程度可分為下面五種類型：

(1)極完全解理——礦物受外力作用時易分成很薄的片且解離面光滑，如云母及輝鉬礦等；

(2)完全解離——易沿解離面分成小碎塊，解離面也平滑，如方解石及方鉛礦等；

(3)中等解離——容易形成解離面，也容易產(chǎn)生斷口，如長石、角閃石等；

(4)不完全解離——不易形成解離面，易產(chǎn)生斷口，如磷灰石、錫石等；

(5)極不完全解理——不生成解離面而生成斷口，如石英、磁鐵礦等。

解理面的存在降低了曠物的強息  出于礦物在解理面上的結(jié)合力很弱，所以受外力作用時破碎行為往往先從解理面發(fā)生。而且解理發(fā)育的曠隊破碎脫產(chǎn)品粒子也往往呈片。狀、纖維狀等特殊形狀。具有不同解理性質(zhì)的礦物當(dāng)征一起磨礦時也會產(chǎn)生選擇性磨碎現(xiàn)象。

自然界的礦物巖石，出于成礦地質(zhì)條件或經(jīng)歷的不同，常常導(dǎo)致不同地方產(chǎn)出的同種礦物在力學(xué)性質(zhì)上存在差異。巖礦結(jié)構(gòu)中存在缺陷便是造成這種差異的重要原因之一。缺陷有先天的，也有后天的，有微觀的也有宏觀的。例如形成礦物晶體時所存在的離子缺位及錯位是微觀缺陷，屬先天性的。巖礦形成后由于地完或巖層的運動或自然力的作川又會使巖礦產(chǎn)生裂縫；此外礦石的開采、搬運、特別是磨礦前的多次破碎均會使礦石產(chǎn)生裂縫。這些缺陷多數(shù)為宏觀裂縫，也有的愿微觀裂縫。因為它們多是巖礦形成以后產(chǎn)生汛所以屆后天性的。

巖礦結(jié)構(gòu)中存在的這些缺陷，常常構(gòu)成巖礦塊中的脆弱面，所以破碎行為將首先發(fā)生在這些脆弱面上。結(jié)構(gòu)缺陷對粗礦塊破碎的影響較為顯著，因為粗塊小的裂縫及裂紋較多，機械強度降低較為明顯。隨著礦塊粒度的變小，裂縫及裂紋逐漸消失，強度逐漸增大，入學(xué)的均勻性增高，故細磨更為阻難�？梢灶A(yù)料，缺陷對選擇性磨碎的影響也是沮磨時更為顯著，因為細磨時軟硬兩種礦構(gòu)的強度美陽之縮小。

總之，巖礦的機械強度包括硬度、韌性、解理及結(jié)構(gòu)缺陷等均影響巖礦的破碎行為，也影響礦物的選擇性磨碎行為。巖礦的機械強度是巖礦幾個方面力學(xué)性質(zhì)的綜合性指標(biāo)。由上述分析可見，離開巖礦的機械強級就難于解釋清楚破碎過程的各種力學(xué)現(xiàn)象，巖礦中各種礦物機械強度的差異也正是礦物選擇性磨碎現(xiàn)象產(chǎn)生的基礎(chǔ)。
