中心排料（即溢流排料）是目前工業磨機的主要排礦方式之一，由于這種排礦主要是靠礦漿充滿磨機后自動溢流而出，因此礦粒的排出在很大程度上受自身密度及粒度的影響。大密度礦粒因沉落速度快不易從磨機中空軸頸排除，而易沉入磨機底層經磨碎到較細粒度后方能排出，反之小密度礦粒因沉落速度慢，所以能在較粗的粒度下從磨機排除。可見，中心排礦的產品粒度具有很大的不均勻性，其中密度小的粒度粗、密度大的粒度細，造成大密度礦物的過磨及過粉碎現象嚴重，這對大密度的金屬礦物回收極為不利。

周邊排料磨礦機則有所不同，大密度礦物雖然同樣易于沉積于磨機底層，但亦能沿著筒壁順利排出，所以可以在較粗粒度情況下從磨機內排除，減少大密度礦物的過磨及過粉碎；同樣，小密度礦物也要進入磨機底層經受強烈的磨碎，故排出的產品粒度比較細。可見，周邊排礦方式軟硬兩種礦物的粒度差小，產品粒度均勻，大密度的金屬礦物受到選擇性保護，降低過磨及過粉碎，有利于它們的回收。

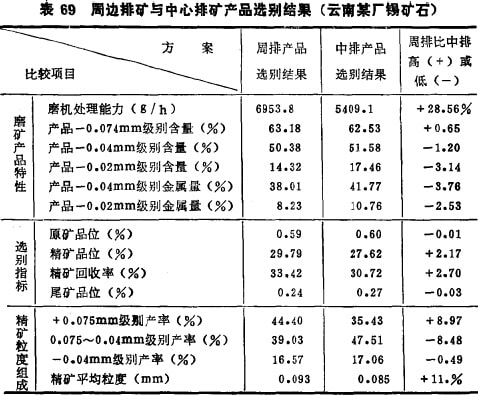

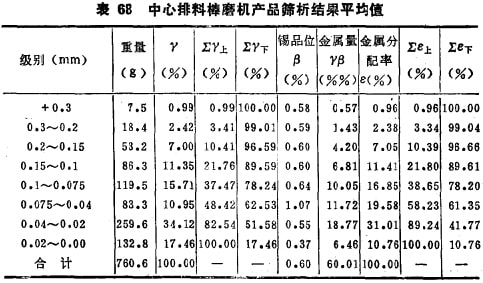

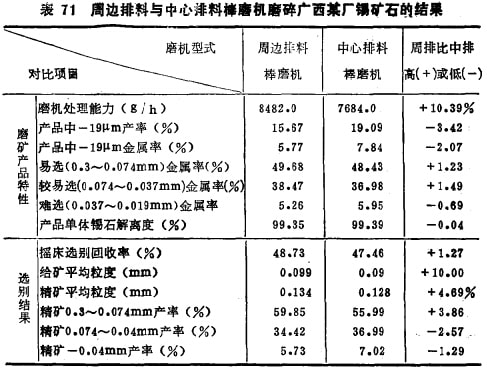

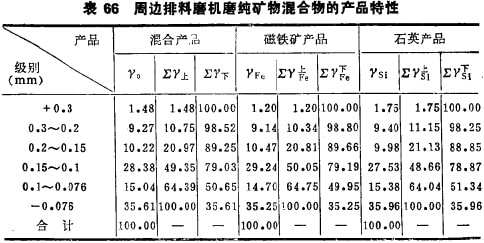

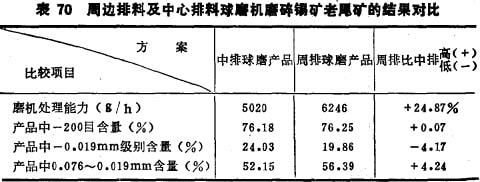

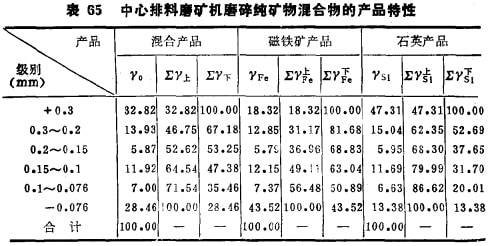

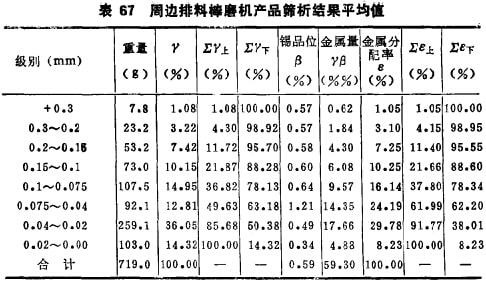

例如，用1～0.5mm的純石英及純磁鐵礦混合物（兩種礦物各占50%)在中心排料球磨機及周邊排料棒磨機中進行磨碎試驗，結果列入表65及66。從表65及66的結果可以計算出，中心排礦時石英產品的平均粒度為0.56mm,磁鐵礦產品的平均粒度0.292mm, 二者的粒度差為1.93倍，兩種礦物一200目的產率差高達30.14%;而周邊排礦時石英產品的粒度為0.15mm,磁鐵礦產品的粒度0.146mm, 二者粒度僅差1.04倍，兩種礦物極為接近，而且兩種礦物一200目的產率也僅差0.71%。在中心排料磨礦機內，礦料的選擇磨碎作用是加速大密度軟礦物的磨碎速度，并拉大軟硬礦物的粒度差；而在周邊排料磨礦機內，礦料的選擇磨碎作用則是減緩大密度軟礦物的磨碎速度，并縮小軟硬礦物的粒度差。這就是說，中心排礦方式對回收礦物密度大、且礦物 硬度低的礦石不適宜，而周邊排礦磨礦機正好相反，它對回收脆 性和大密度礦物有利，具有保護脆性和大密度礦物少遭過磨及過粉碎的強烈作用。例如，鎢礦石、錫礦石及銻礦石的磨礦，采用為了證明周邊排礦磨礦機在生產上應用的可能性，采用實際礦石進行開路磨碎試驗。試料選用云南某廠錫石硫化礦石，其中大密度且脆性大的礦物為錫石，硬度大的脈石礦物主要為輝石 (密度比錫石小得多），礦石破碎至3～0mm后在周邊排料棒磨機及中心排料棒磨機中進行磨碎對比試驗，其他磨機工作條件保持完全相同以便查明排礦方式對實際礦石磨碎的影響，試驗結果列入表67及68。兩種磨機的磨礦產品分別按同樣選別條件進行選別，選別結果列入表69。此外，對云南某廠堆積多年的錫礦老尾礦進行了球磨對比試驗，結果列入表70;對廣西某廠的錫礦石也同樣進行了棒磨對比試驗，產品也同樣進行選別，磨礦產品特性 及選別結果列入表71，對廣西某廠的錫礦石還進行過閉路方案的對比試驗。

表67至表71的結果說明，周邊排料磨礦機磨碎實際錫礦石確實具有許多優越性，它能保護大密度錫石少遭過磨及減輕過粉碎現象，一 19μm過粉碎粒級比中心排料磨機低3.14%, —19μm金屬率也降低2.53%。由于錫石過粉碎降低，粒度變粗，故回收率增加2.7%,且精礦品位提髙2.17%，精礦平均粒度加粗11%。周邊排料磨曠機另一個重要的優越性是生產能力比同規格的中心排料磨機髙出20～30%，如果采用中部周邊排料磨機時生產率可髙出達45%。這是由于磨機內礦漿流動快、礦液面低，礦漿對磨礦介質的阻力小使破碎力增強之故。由于生產率的大幅度增加，使磨機單位產品的電耗及材料消耗也顯著下降。

表71的結果是用廣西的錫礦石做的，重復體現了表69的結 論。表70則說明，周邊排料棒磨機換為裝球以后仍然保持其優越性，可見這神優越性主要是磨機的排礦方式決定的。

在工業生產型設備上，周邊排料磨礦機的上述優越性仍然得 到證實。例如，蘇聯用生產型900 x 1800mm周邊排料磨機與同規 格的中心排料磨機曾作過對比試驗，結果周邊排料產品中一 0.025 mm級別產率比中心排料減少4,2%, 0.5～0.075mm級別產率比 中心排料髙3%，金屬率髙5.18%，因而回收率比中心排料提髙1.5個；澳大利亞阿德烈贊揚選廠用2100 x 2700mm的端部周邊排料棒磨嘰取代了原來的中心排料棒磨機，結果降低了錫石過粉碎、提髙了選礦回收率。周邊排料磨礦機的生產率大,單位產 品電耗低，據A.薩普報導，磨碎鐵礦石的試驗表明，可以節省電能25%,并且可以降低單位礦量的材料磨耗。目前，建筑行業還采用周邊排料磨機做混料設備，可使砂、石灰、水泥等在磨機中得到良好的混勻及潤濕，并有輕微擦洗作用；冶金工廠中則常用作造球前物料的混勻及磨細設備，可使造球原料的成球率高及強度好；采礦場的采空區有時也用它磨碎砂子作充填料，可使磨出的砂子過磨少而強度好。周邊排料磨礦機在國外應用較廣，并有系列產品供應，艾利斯•查默斯公司生產的大盹位周邊 排料磨機直徑有2.7～4.2m (9～14ft)，長3.9～6.0m,功率大到2000馬力。我國80年代已開始生產周邊排料磨礦機，并在采礦、冶金、建材工業開始使用，收到較好效果；周邊排料磨機應用于選礦廠的工業試驗也即將進行，可以預料，這種磨機在中礦、次精礦及易泥化物料的磨礦中將會得到廣泛應用。
