一、自磨機筒體內物料的運動狀態

物料在自磨機筒體中的運動狀態，除廠具有一般旋轉筒式磨機中介質和物料的運動規律外，由于自磨機(主要指干式自磨機)具有筒體上有提升襯板而在端蓋上有波形襯板和給料大小塊度相差很大的特殊條件，所以使得物料在自磨機筒體中的運動具有自己的特殊性。

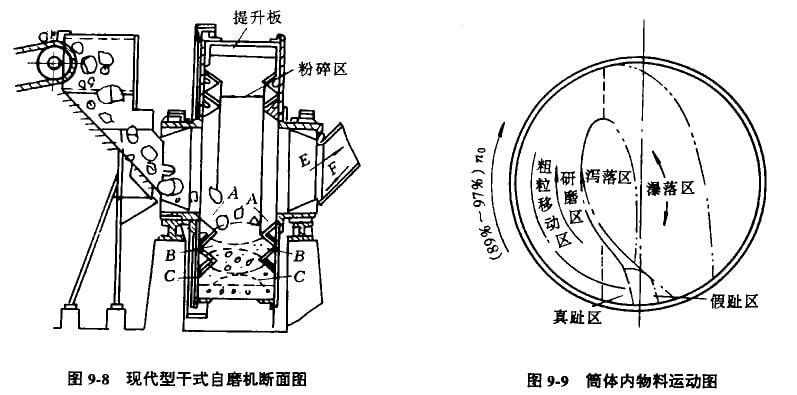

如圖9-8所示，新給料中的小粒，由給料端進入，沿A面均勻地落于筒體底部中心，然后向兩側擴散，大塊具有較大的動能，總是趨向較遠的一側，但其中有一部分必然要和A，B面相碰，然后向另一側返問，因之，也使大塊得到均勻分布。A—A，B—B在這里的作用是防止給入物料有害的偏析。自排料端沿F面返問的顆粒如同新給料巾的細粒一樣，均勻地落予筒體底部的中心，然后向兩邊擴散。大塊和細粒在筒體底部沿軸向運動，方向正好相反。于是產生粉磨作用。

提升板c—c和波峰襯板B—B，有楔位物塊的作用，又稱為楔形襯板，如圖9-8所示，均勻分布在筒體底部的物料，在“真趾區”集中，這里的重力和離心力最大。由于筒體的回轉和筒很短，物料首先在c—c處楔住，而且沿袖向擠成“拱形“，使在“真趾區”的所有物料均處于樂力狀態之下。然后逐漸向上發展，在B—B之間形成“拱形”使其間的物料也同樣處于受壓狀態。

物料隨磨機轉動，位置迅速提高，物料很快由壓力狀態轉入張力狀態，當重力克服窩心力時就脫離筒體，在磨機內循環運動，粗粒除自轉外還向磨機中心處移動對小顆粒產生粉磨作用。

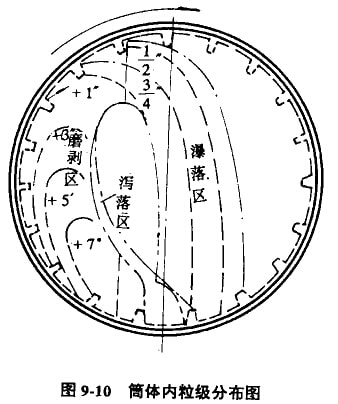

物料在通過壓力區后，各粒級循回路徑是不同的，大粒在很短的時間內回到破碎區，處于內層，大于25mm的顆粒向磨機中心移動，借重力浮落于“真趾區“前，而成外層。新給料落在浮落物料的前面，部分的落在“假趾區”后面，和向前轉動著的提升板c—c沖擊后，反彈到浮落區。浮落區如同額式破碎機的定額一樣，不同的是這里的“定額”，除了破碎物料之外，它本身也遭到破壞。

只有小于25mm的顆粒才自由落下，通過“大瀑布”區和襯板沖擊盾進入破碎區，然后通過磨剝的雙重作用而粉碎。

筒體內的物料在沖擊、磨碎和壓碎作用下逐漸地粉碎，符合產品粒度要求的顆粒被通入白磨機內的循環空氣流排出。

二、自磨系統

濕式自磨機和一般的球磨機、棒磨機一樣與濕式分級設備，如螺旋分級機，振動篩．旋流器等組成閉路循環系統：而干式白磨機則與旋轉筒式磨煤機相似，其粉磨產品是利用風力運送出來，然后分級回收，所以它有一套風力運送和分級系統，這套風力運送分級系統采用負壓工作，因而管路系統的密封比較容易。

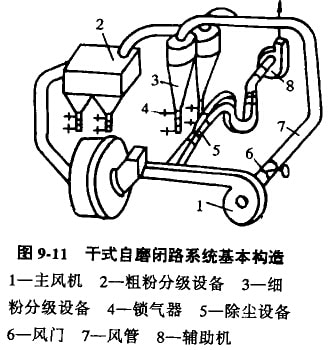

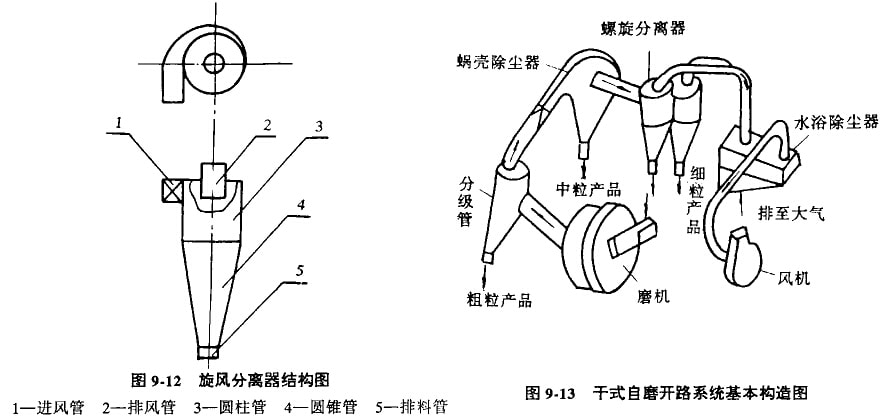

目前干式自磨機采用的風力運送分級系統有兩種：閉路系統和開路系統。我國采用干式自磨機的廠礦，在生產實踐中結合自己的具體條件對管路系統進行了不少的改進。所以風力運送分級管路系統的構造并不完全相同。圖9-11介紹的是閉路系統的基本構造，圖中沒有標注數字的圓筒表示磨帆，右邊是給料端，左邊是排料端，2表示粗粉分級器(目前多用沉降箱)，沉降箱是鋼板焊成的長方體，臥式的長寬較大而高度較小；立式的則高度較大，長寬鉸小，有的與風流方向相垂直的斷面上還沒有隔板。粗粉分級器與磨饑排料漏斗之間用風管連通，在粗粉分離器中，粗粒的粉磨產品被分離出來。3表示細粉分離器(圖示兩臺并聯的旋風分離器)。旋風分離器的結構如圖9-12所示。它由一段圓柱管3與一段圓錐管4構成外筒，在圓柱管的上方有蝸殼形的進風管1，進風管斷面為方形，外筒巾心靠k部有較短的排風管2。錐管的下端有排料管5。

在旋風分離器排料管上安有排料閥4(又名鎖氣器，見圖9-11)。

細粉分離器用來分離和回收紉粒粉磨產品，從細粉分離器到主風機的進風口用管路7聯接，6是風門，主風機的出風口管路與磨機給料漏斗相連，形成了一個閉路循環系統或稱主風路。除主風路外，在主風機與磨機給料漏斗之間還分出一條輔助風路，它由除塵設備5(文丘里管和脫水器)相輔風機8組成。文丘里管由三段不同的管子構成，一段是直徑逐漸縮小的收縮管，接著是—段直徑不變的直管，叫做喉管，然后是一段直徑逐漸增大的擴散管；在喉管處設有注水管和噴嘴。

輔助風路的作用是從主風路中抽出一部分含塵風流，經除塵設備凈化后，排入大氣，以避免主風路的循環回風被粉塵飽和及濕度增加。不足的風量從磨機給料漏斗自然吸入。

開路系統的基本構造如圖9-13所示，它與閉路系統的根本區別是開路系統的風流不在系統中循環。風從磨機給料口抽進，以后攜帶粉磨產品，經過兩級分級裝置，再經過文丘里管和水浴箱凈化，以后由風機全部誹到大氣，所以它沒有輔助風路。

閉路系統與開筋系統的比較，開路系統的優點是：系統中全部是負壓，不易目灰塵；抽入風機的風全部是凈化后的，風機葉片的磨損較輕；沒有輔助風路，構造比較筒單。而它的缺點是：全部風量都經過凈化設備，所以風機需要克服的層阻力較大，風機的動力消耗也就較大；凈化設備也需要大些：開路系統的優缺點則正好與閉路系統相反。

總的來看，規格較大的自磨機，采用閉路系統有利的方面多一些，而對小型自磨機，由于所需風量較少，開路系統的缺點在此就不突出了，采用開路系統比較有利些。
